Operater ve, kaj je naslednji korak
Na zaslonu združite cilj, toleranco, podatke artikla in zahtevane vnose. Prikaz ter zaporedje korakov prilagodite svojemu delu.

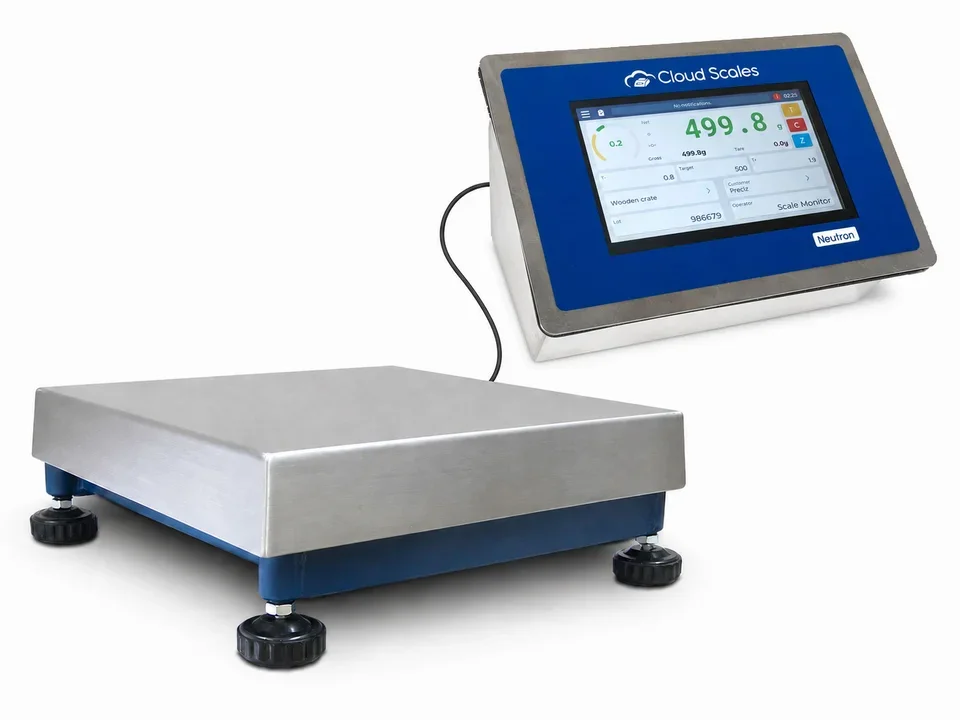

Neutron NT. Vaše tehtalno mesto na dotik.
Celotno tehtalno mesto v enem indikatorju
Neutron NT združi tehtalno elektroniko, 7-palčni zaslon na dotik, aplikacije in povezave s proizvodnjo. Operater na enem mestu izbere artikel, sledi postopku, stehta in shrani rezultat. Manj dodatne računalniške opreme, manj ročnega prepisovanja in jasnejši pregled nad delom.
Kaj pridobite z Neutronom NT
Manj prepisovanja in napak
Maso povežite z artiklom, serijo, naročilom ali operaterjem že pri tehtanju. Zapis uporabite za izpis ali prenos v svoj sistem.
Manj dodatne opreme
Tehtanje, uporabniški vmesnik in procesne povezave združite v enem terminalu. Za lokalno tehtalno aplikacijo ne potrebujete ločenega računalnika.
Hitrejša pomoč pri nastavitvah
Prek povezave s Scale Monitorjem omogočite oddaljen pregled, nastavitve in diagnostiko. Del težav rešite brez čakanja na prihod na lokacijo.
Zaslon, ki sledi vašemu procesu
Jasen prikaz na 7-palčnem zaslonu
Velike številke, ciljno maso, tolerance in potrebna polja združite v prikaz za konkretno delovno mesto.
Podatki ob pravem koraku
Pripravite lastna polja, podatkovne baze in izbire za artikel, serijo, naročilo ali operaterja. Operaterju pokažite podatke, ki jih potrebuje pri opravilu.
Delo se izvaja na terminalu
Aplikacije na NT vedno tečejo lokalno. Ob izpadu interneta lokalno delo ostane na terminalu; za oddaljeno upravljanje in prenos v oblak je potrebna povezava.
Podatki se povežejo z oblakom
Ob internetni povezavi NT samodejno shranjuje podatke v oblak Scale Monitor. Po izpadu jih sinhronizira, ko je povezava ponovno na voljo.
Ohišje za zahtevno delovno okolje
Nerjavno ohišje AISI 304 z zaščito IP67 je primerno za proizvodna mesta v živilski, farmacevtski in drugi industriji.
Kje Neutron NT prihrani delo
Doziranje in recepture
Operater na zaslonu sledi ciljni količini in korakom priprave. Tehtanje povežite z digitalnimi signali za doziranje ali drugo procesno opremo.
Kontrola mase in štetje
Prikažite ciljno maso in tolerance ali uporabite aplikacijo za štetje kosov. Rezultat povežite s podatki izdelka in nadaljnjo obdelavo.
Prevzem, etikete in sledljivost
Čitalnik črtne kode pomaga izbrati podatek, tiskalnik pa pripravi izpis ali etiketo. Masa in spremljajoči podatki nastanejo v istem postopku.
Od merilne celice do uporabnega zapisa
Merilne celice povežete neposredno z NT. Na terminalu operater opravi tehtanje, rezultat pa uporabite za evidenco, tisk ali izmenjavo s PLC-jem, SCADA, MES, ERP ali WMS. Vmesnik, podatkovna polja in trenutek prenosa uskladimo z vašim procesom.
Enoten potek na delovnem mestu
Izberite artikel
Operater izbere artikel, naročilo ali drugo pripravljeno vsebino; podatek lahko vnese tudi s podprtim čitalnikom.
Opravite tehtanje
Na zaslonu spremlja maso, cilj in tolerance. Podprte aplikacije in digitalni signali vodijo naslednji korak.
Shranite zapis
Meritev povežite s podatki opravila in pripravite izpis ali etiketo na priključenem tiskalniku.
Povežite podatke
Zapis vključite v Scale Monitor ali dogovorjeni tok svojega proizvodnega oziroma poslovnega sistema.
Priključite opremo, ki jo potrebujete
Čitalnik črtne kode
Izbiro artikla ali vnos identifikatorja vključite v tehtalni postopek in zmanjšajte ročno tipkanje.
POS- in etiketni tiskalnik
Tehtalni zapis natisnite ob opravilu. Vsebino izpisa in povezavo tiskalnika prilagodite izbranemu postopku.
Senzorji in procesna oprema
Šest vhodov in šest izhodov povežite z zaznavanjem stanja, start/stop signali, tolerancami in doziranjem.
Izberite pravo pot za svoje podatke
MQTT / MQTTS
Meritve in ukaze vključite v MQTT-okolje. MQTTS omogoča šifrirano povezavo, podprta sta TLS in mTLS.
REST prek HTTP / HTTPS
Zahteve GET in POST povežejo NT z aplikacijami in strežniki. Podprta sta lasten certifikat in opcijski žeton.
WebSocket / TCP-IP
Uporabite sprotno dvosmerno povezavo WS/WSS ali TCP/IP v odjemalskem oziroma strežniškem načinu.
OPC UA, Modbus in I/O
Tehtanje vključite v PLC, HMI, SCADA ali MES. Digitalne signale uporabite za povezavo s krmiljenjem procesa.
Scale Monitor, vaš oblak ali lokalna infrastruktura
Scale Monitor
Aplikacije, sledljivost, oddaljeni pregled in upravljanje terminala ob internetni povezavi.
AWS IoT Core
Tehtalne podatke vključite v svoje storitve AWS prek podprtih protokolov in certifikatov.
Azure IoT Hub
Povežite tehtanje z okoljem Microsoft Azure za nadaljnjo obdelavo podatkov.
HiveMQ
MQTT-posrednik za izmenjavo meritev in ukazov v vaši IoT-arhitekturi.
EMQX
Vključitev NT v MQTT-okolje EMQX in dogovorjene podatkovne tokove.
Mosquitto
MQTT-posrednik za lastno ali lokalno infrastrukturo in prilagojene aplikacije.
Lokalni strežnik ali zasebni oblak
Podatkovne tokove vključite v infrastrukturo, ki jo upravljate sami.
ERP / MES / WMS / kakovost
Tehtalne zapise povežite z naročili, proizvodnjo, skladiščem ali sistemom kakovosti.
Vaša tehtnica kot del proizvodnega sistema
CSCP – Cloud Scale Communication Protocol
Meritve, ukaze in nastavitve NT vključite v lastno aplikacijo. Tehtalne funkcije povežete z obstoječim uporabniškim okoljem.
Navodila za CSCPModbus RTU / TCP
PLC, HMI ali SCADA prejema maso in status ter uporablja podprte ukaze. Modbus RTU deluje prek RS-232 ali RS-485, Modbus TCP pa prek Wi-Fi oziroma opcijskega Etherneta.
Navodila za Modbus RTU/TCPOPC UA
Vgrajeni strežnik OPC UA poveže NT s PLC-jem, SCADA, MES ali lastno aplikacijo. Podprta sta nezaščiten način None / Anonymous ter podpisana in šifrirana komunikacija Basic256Sha256 / SignAndEncrypt z uporabniškim imenom in geslom za avtentikacijo.
Navodila za OPC UAZa integratorje in povezano proizvodnjo
OPC UA izberete pri povezavi z odjemalcem OPC UA v SCADA, MES, PLC-ju ali lastni aplikaciji. Meritve pri doziranju, kontroli mase in zalogah dobite neposredno v sistem za vodenje proizvodnje.
Manj prilagajanja pri povezovanju
Pri klasičnem Modbusu integrator preslika registre in njihov pomen. OPC UA ponudi strukturiran podatkovni model in podprte metode, ki jih odjemalec lahko razišče. Tako lažje povežete opremo različnih proizvajalcev.
Varnost je del povezave
Podpisovanje, šifriranje in uporabniška avtentikacija varujejo izmenjavo podatkov. OPC UA združi podatke, njihov pomen in varnostne mehanizme; PROFINET in druge procesne povezave lahko ohranijo svojo vlogo pri krmiljenju stroja.
Povezljivost, ki jo lahko uskladite z IT
Poslovna omrežja Wi-Fi
WPA2/WPA3-PSK in Enterprise z EAP-TLS ali EAP-TTLS omogočata vključitev v podprto poslovno omrežje.
Šifrirana komunikacija
HTTPS, MQTTS, WSS ter zaščiten način OPC UA omogočajo prenos s podprtimi varnostnimi mehanizmi.
Zaščita naprave
Secure Boot preverja zaupanja vredno programsko opremo, Flash Encryption pa varuje podatke v notranjem pomnilniku.
Oddaljeno upravljanje in posodobitve
MID in PIN omogočata identifikacijo, posodobitve OTA pa potekajo prek HTTPS ali Cloud Management Platform.
Opazite spremembe, preden ustavijo delo
Vgrajena AI spremlja signal in drift posamezne merilne celice ter pomaga prepoznati potrebo po pregledu, ponovni kalibraciji ali zamenjavi. Z oddaljenim pregledom in diagnostiko lažje načrtujete vzdrževanje ter zmanjšate nepotrebne poti na lokacijo.
Tehnični podatki za izbiro in vgradnjo
Na enem mestu preverite zaslon, ohišje, merilni del, digitalne signale, povezave in napajanje. Vsi podatki so prikazani neposredno, da hitro najdete, kar potrebujete za svoje delovno mesto.
01 · Zaslon in ohišje
- Zaslon
- 7-palčni IPS TFT LCD na dotik; 1024 × 600 px.
- Velikost zaslona
- 165 × 98 mm (Š × V).
- Vidni kot
- 160°.
- Svetilnost
- Tipično 400 cd/m²; nastavljiva.
- Barvna globina
- 16,7 milijona barv, 8-bit.
- Ohišje
- Nerjavno jeklo AISI 304; zaščita IP67.
- Kabelske uvodnice
- Plastične uvodnice IP68; opcijsko iz nerjavnega jekla.
02 · ADC, merilne celice in kalibracija
- Pretvornik
- 24-bitni sigma-delta ADC s 4 multipleksiranimi kanali; pretvorba poteka za en kanal naenkrat.
- Pretvorbe in filtriranje
- Do 4800 pretvorb/s; nastavljivi strojni in programski filtri. Hitrost je odvisna od filtriranja.
- Notranja / prikazljiva ločljivost
- Do 22 bitov, približno 4.200.000 notranjih razdelkov; odvisno od filtriranja in hitrosti posodabljanja.
- Merilne celice
- Do 16 analognih merilnih celic z upornostjo 350 Ω.
- Napajanje merilnih celic
- 5 V DC ± 5 %, največ 250 mA.
- Najmanjši signal
- 0,023 µV na razdelek; najmanj 1 mV/V. Pri nižji občutljivosti je lahko največja ločljivost omejena.
- Vezava
- 4-žična brez sense vodnikov z mostičkoma REF+/REF− ali 6-žična s sense/referenčnima vodnikoma.
- Nastavitve kanalov
- Do 4 tehtnice; multi-division ali multi-range z do 3 območji na kanal, nastavljivima nosilnostjo in razdelkom.
- Ničla in stabilnost
- Sledenje ničli, ničliranje ob zagonu ter nastavljivo število razdelkov in časovno okno stabilnosti.
- Kalibracija / linearizacija
- Do 8 linearizacijskih točk za vsako tehtnico.
03 · Digitalni vhodi, izhodi in števci
- Digitalni vhodi
- 6 nastavljivih optično ločenih vhodov; 10–24 V DC ± 5 %, tok 4–35 mA.
- Funkcije vhodov
- ON/OFF, ničla, tara, start/stop doziranja, spremljanje stanja ali števec.
- Števci
- Do 1000 Hz; največ 4 hkrati aktivni števci. Interval poročanja 5 s; ukazni odčitek, nastavitev in ponastavitev.
- Digitalni izhodi
- 6 optično ločenih izhodov PhotoMOS; 5–24 V DC, največ 150 mA.
- Krmiljenje izhodov
- Prek podprtih ukazov ali tehtalne logike: v toleranci, izven tolerance, hitro ali počasno doziranje.
04 · Wi-Fi, Bluetooth in Ethernet
- Wi-Fi
- 2,4 GHz, IEEE 802.11b/g/n; 2412–2484 MHz, kanali 1–14.
- Doseg Wi-Fi
- Do 50 m v prostoru in do 150 m na prostem; dejanski doseg je odvisen od okolja.
- Zaščita Wi-Fi
- Odprto omrežje, WPA2/WPA3-PSK ali WPA2/WPA3-Enterprise z EAP-TLS / EAP-TTLS.
- Antena
- Zunanja samolepilna antena; priključek IPEX MHF1 (u.FL).
- Bluetooth
- BLE 5.0; dvosmerna preusmeritev serijske komunikacije na UART, RS-232 ali RS-485.
- Ethernet
- Opcijsko glede na izvedbo; 10BaseT / 100BaseTX, samodejno usklajevanje hitrosti in full/half duplex.
05 · Omrežje in programski protokoli
- IP-nastavitve
- DHCP ali statični IP; podpora DNS, mDNS in NTP.
- MQTT / MQTTS
- Različica 3.1.1, QoS 0–2; nastavljivi URL/IP, vrata, Client ID in prijavni podatki. TLS/mTLS, vgrajeni CA in lastni certifikati; tudi prenos prek WSS.
- WebSocket
- WS ali šifrirani WSS z vgrajenimi CA oziroma lastnim certifikatom; podpora Basic Authentication.
- REST / HTTP
- GET in POST prek HTTP ali HTTPS; podpora lastnemu certifikatu in opcijskemu žetonu.
- TCP/IP
- Odjemalski in strežniški način.
- Modbus TCP
- Vrata TCP 502 prek Wi-Fi ali opcijskega Etherneta.
- OPC UA
- Vgrajeni strežnik; None / Anonymous ali Basic256Sha256 / SignAndEncrypt z uporabniškim imenom in geslom za avtentikacijo.
- Upravljanje in posodobitve
- Lokalna in oddaljena konfiguracija; OTA prek HTTPS ali Cloud Management Platform.
06 · Serijski vmesniki in Modbus RTU
- Vmesniki
- UART, RS-232 in RS-485.
- RS-232
- Do 15 m; povezava s PC-jem, POS- ali etiketnim tiskalnikom in drugo združljivo opremo.
- RS-485
- Naslovi 0–255; do 1200 m s sukanim oklopljenim vodnikom 2 × 24 AWG, zunanjim opletom in aluminijasto folijo.
- Hitrost prenosa
- 1200, 2400, 4800, 9600, 19200, 38400, 57600 ali 115200 bit/s.
- Podatkovni format
- 7 ali 8 podatkovnih bitov; brez paritete, soda ali liha pariteta.
- Modbus RTU
- Prek RS-232 ali RS-485 z nastavljivim naslovom podrejene naprave.
07 · Napajanje in pogoji okolja
- Napajanje terminala
- 220–240 V AC.
- Napajalni kabel
- EU-vtič, dolžina 2 m.
- Temperatura delovanja
- Od -10 do +40 °C.
- Relativna vlažnost
- Največ 85 %, brez kondenzacije.
08 · Izvedbe in mere
- Družina
- CS: CloudScale; NT: Neutron z zaslonom na dotik.
- WB
- Wi-Fi in Bluetooth.
- E
- Dodatek za Ethernet.
- Zunanje mere (Š × G × V)
- 259 × 173 × 117 mm za CS-NT-WB.
NT za vaš produkt in vašo znamko
Vgradnja in elektronika
PCB, ohišje, priključke in vezavo prilagodimo zahtevam vašega izdelka.
Prilagojen prikaz in programska logika
Dogovorimo lokalni potek, I/O-logiko, podatkovne formate, protokole in posebne tehtalne funkcije.
Vaša znamka in povezano okolje
Možne so lastne oznake, prilagojen oblak in opcijsko okolje Scale Monitor pod vašo znamko.
NT, NS ali povezava obstoječega indikatorja?
Izberite NT, ko operater potrebuje zaslon in lokalno aplikacijo neposredno na tehtalnem mestu. NS je kompaktna tehtalna elektronika brez zaslona za vgradnjo in zunanji prikaz. CloudScaleLink poveže že obstoječi indikator z digitalnim okoljem.
Dokumentacija in pomoč pri izbiri
Povejte, kaj tehtate, kateri podatki spremljajo meritev ter katere čitalnike, tiskalnike in sisteme želite povezati. Pomagamo izbrati izvedbo, prikaz in postopek za vaše delovno mesto.
Kaj je dobro vedeti pred izbiro NT
Ali Neutron NT deluje brez internetne povezave?
Da. Aplikacije na Neutronu NT vedno tečejo lokalno. Internet potrebujete za upravljanje prek Scale Monitorja in shranjevanje v oblak. Po izpadu se podatki sinhronizirajo, ko se povezava vrne.
Ali za tehtanje potrebujem dodaten računalnik?
Za lokalno tehtalno aplikacijo ne. NT ima vgrajen 7-palčni zaslon na dotik in lokalno izvajanje aplikacij. Dodatno opremo in povezave izberete glede na zahteve postopka.
Koliko tehtnic lahko povežem z enim NT?
Do 4 tehtalne kanale z neodvisnimi nastavitvami. ADC je multipleksiran, zato pretvorba poteka za en kanal naenkrat. Hitrost in filtriranje prilagodimo procesu.
Ali lahko povežem čitalnik črtne kode in tiskalnik?
Da. NT podpira povezovanje čitalnikov črtne kode, POS- in etiketnih tiskalnikov ter druge združljive opreme. Vmesnik, način vnosa in vsebino izpisa uskladimo z izbranim postopkom.
Ali NT povežem s PLC, SCADA ali MES?
Da. Na voljo sta Modbus RTU/TCP in vgrajeni strežnik OPC UA. Za OPC UA sta podprta nezaščiten način in Basic256Sha256 / SignAndEncrypt z uporabniškim imenom in geslom za avtentikacijo.
Kakšno ohišje ima NT?
NT ima nerjavno ohišje AISI 304 z zaščito IP67. Tehnični list za CS-NT-WB navaja mere 259 × 173 × 117 mm (Š × G × V) in napajanje 220–240 V AC.
Kdaj izbrati NT namesto NS?
NT izberite za delovno mesto, kjer operater potrebuje vgrajen zaslon in lokalno aplikacijo. NS je primeren za kompaktno vgradnjo tehtalne elektronike, kadar prikaz in upravljanje zagotovite na zunanji napravi ali v lastnem sistemu.
Pripravimo tehtalno mesto za vaš proces
Opišite svoj tehtalni postopek in povezave, ki jih potrebujete. Skupaj izberemo ustrezen Neutron NT, priključeno opremo in način dela operaterja.
